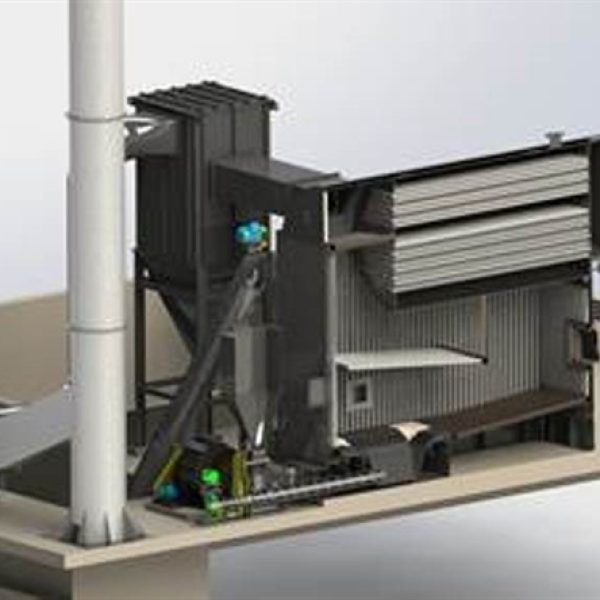

Caldeira fumotubular para queima de pellets de madeira, com fornalha, cinzeiro integrados e três passagens de gases quentes, sendo uma passagem de radiação e duas de convecção.

Ideal para o fornecimento de água quente, em sistemas de calefação, acopladas a trocadores de calor em sistemas de aquecimento em indústrias e outras aplicações que requeiram circulação de água quente em circuito fechado.

A alimentação do combustível (pellets) dá-se pela parte inferior da caldeira, através de rosca sem fim, tipo “underfeeder”. O compartimento onde ocorre a combustão, é executado em ferro fundido, por onde é admitido o ar de combustão primário, mantendo uma zona quente e de chama estabilizada. Na parte superior da zona de queima é insuflado o ar de combustão secundário, onde são queimados os voláteis, complementando o ar necessário a uma combustão completa. O sistema é ainda dotado de inversor de frequência, que recebe o sinal de temperatura da caldeira, fazendo a modulação de queima.

O casco, do tipo fumotubular é construído em chapas de aço carbono ASTM 285-C, dimensionadas segundo normas do código ASME. Os tubos usados no casco seguem a norma ASTM 178-A e, possuem espiralamento interno que aumentam a velocidade e turbulência dos gases, com conseqüente aumento na transferência de calor, proporcionando maior rendimento térmico.

As caixas de fumaça dianteira e traseira possuem portas de fácil abertura que permitem acesso aos tubos para limpeza e manutenção.

Externamente todo o conjunto é isolado termicamente com lã de vidro, possuindo acabamento final em chapa de alumínio.

Dependendo da capacidade da caldeira a tiragem dos gases é efetuada por exaustor centrífugo, dimensionado a vencer as perdas na tiragem provocadas pelo feixe de tubos, conduzindo os gases até o chaminé.
