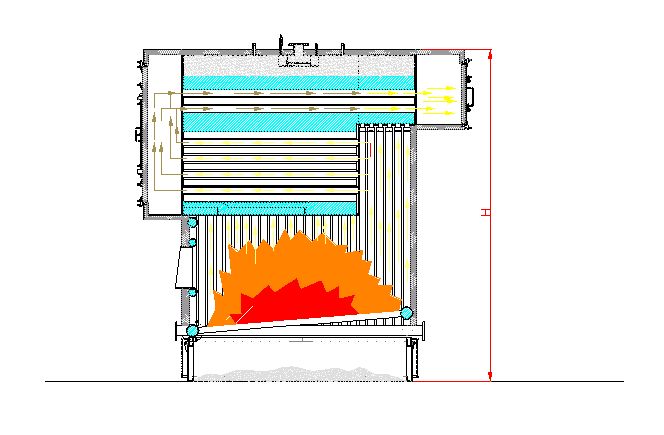

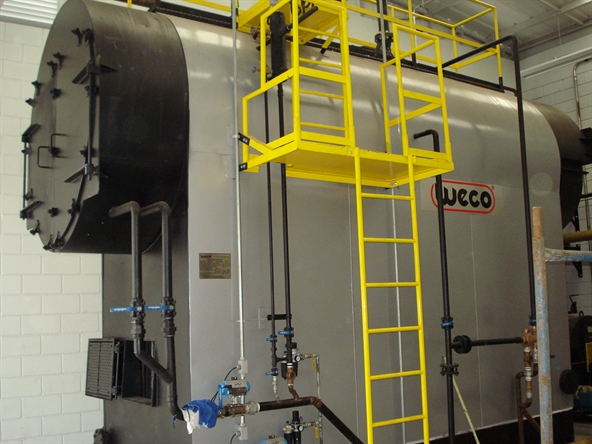

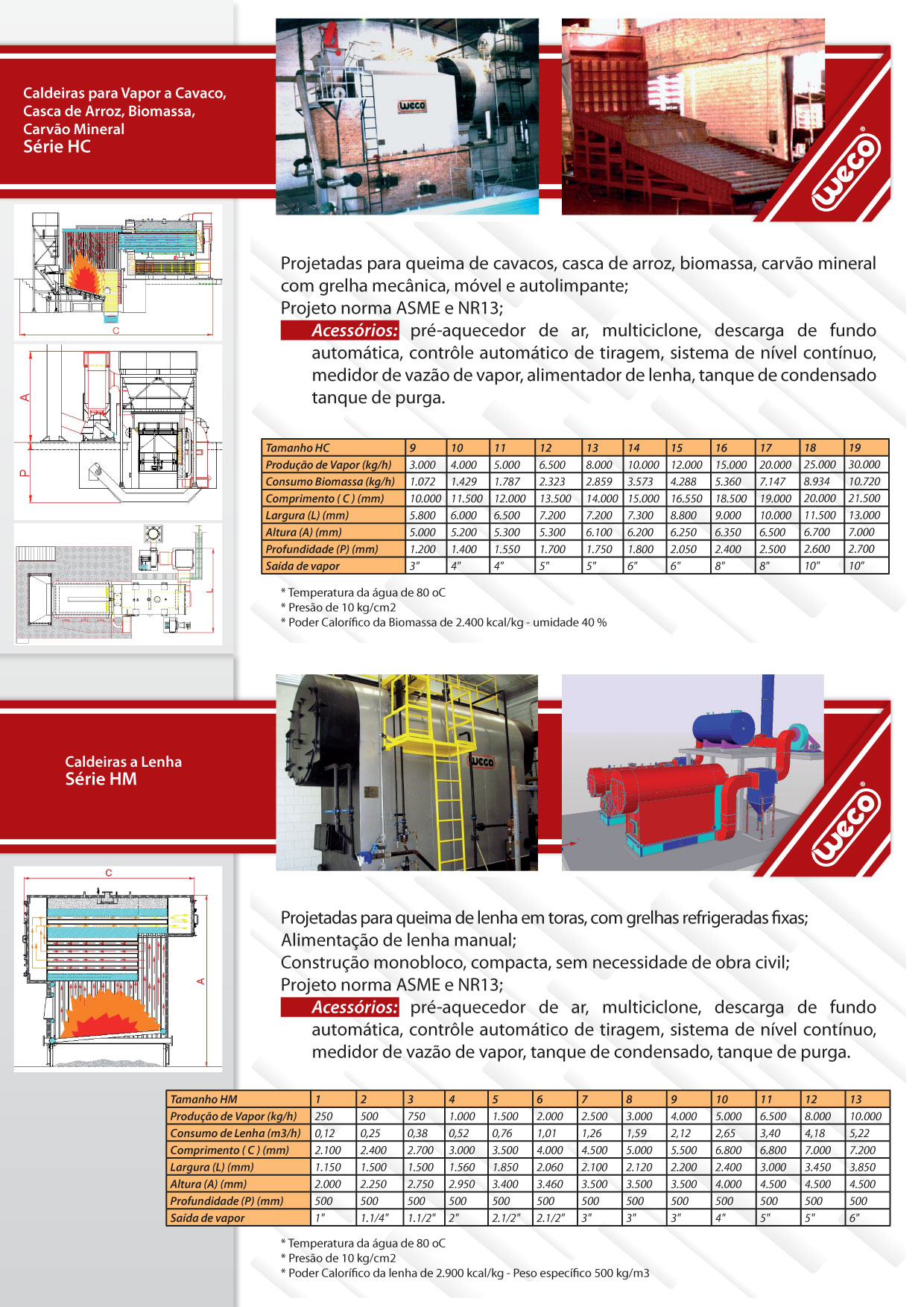

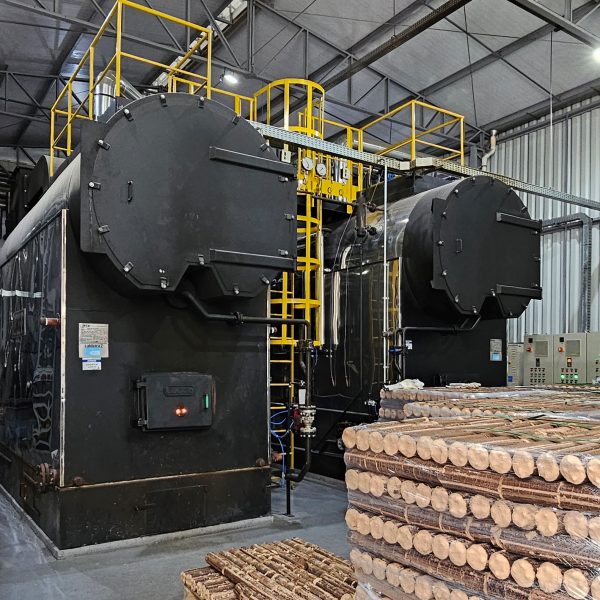

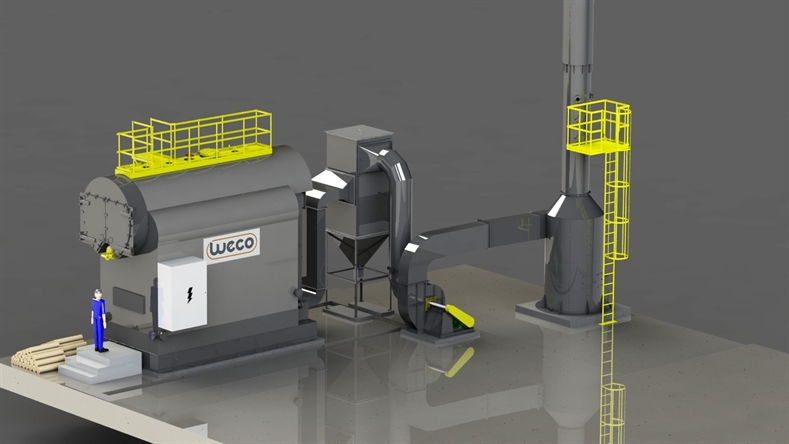

Caldeira fumotubular para queima de lenha em toras, com fornalha e cinzeiro integrados e três passagens de gases quentes, sendo uma passagem de radiação e duas de convecção.

A combustão ocorre sobre um conjunto de grelhas refrigeradas, construídas em tubos schedule 80, parede de 7,01 mm.

A fornalha é do tipo aquatubular formada por tubos ASTM-A 178, unidos a coletores dotados de tampões para limpeza. Estes tubos são membranados entre si, proporcionando perfeita vedação entre o lado interno e externo da fornalha, impedindo que os gases tenham contato com o sistema de revestimento térmico, aumentando sua vida útil.

O casco, do tipo fumotubular é construído em chapas de aço carbono ASTM-A 285-C, dimensionadas segundo normas do código ASME, seção I. Os tubos usados no casco seguem a norma ASTM-A 178 e, possuem espiralamento interno que aumentam a velocidade e turbulência dos gases, com consequente aumento na transferência de calor, proporcionando maior rendimento térmico.

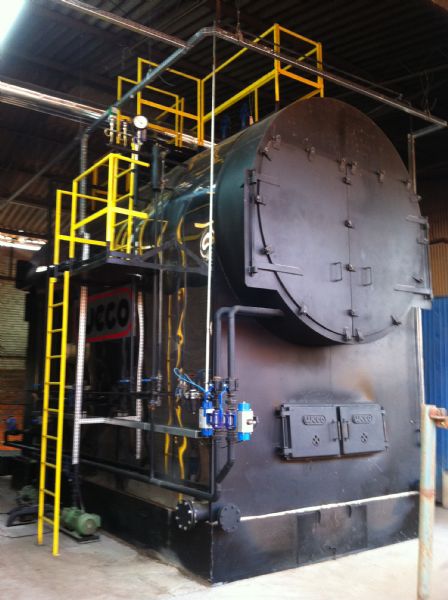

As caixas de fumaça dianteira e traseira possuem portas de fácil abertura que permitem acesso aos tubos para limpeza e manutenção.

Externamente todo o conjunto é isolado termicamente com lã mineral, possuindo acabamento final em chapa de aço inoxidável AISI 430 polida.

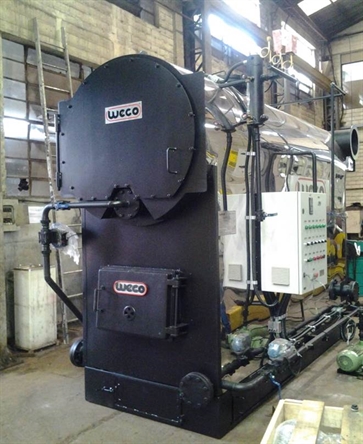

O conjunto caldeira-fornalha é montado sobre uma caixa metálica, fabricada em chapas de aço carbono e perfis estruturais, formando o cinzeiro, dotado de porta para retirada de cinzas e entrada do ar de combustão, eliminando a necessidade de obras civis mais complexas.

A tiragem dos gases é efetuada por exaustor centrífugo, dimensionado a vencer as perdas na tiragem provocadas pelo feixe de tubos, conduzindo os gases até o chaminé.

Podem ser equipadas com damper motorizado para regulagem da tiragem, pré-aquecedor de ar ou multicilone para captação de particulados, controle automático de tiragem, sistema de nível contínuo e descarga de fundo automática.
